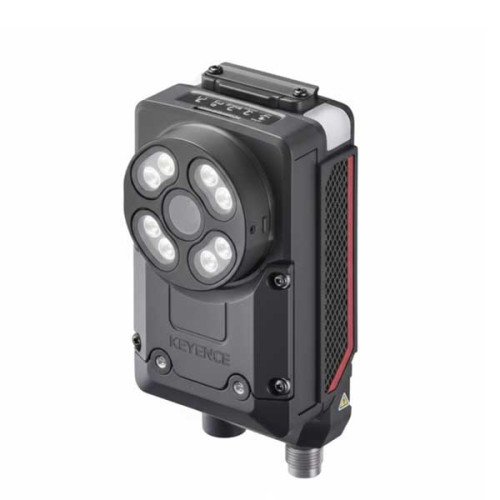

Cảm Biến Hình Ảnh Keyence IV4-500MA
Sản Phẩm Cùng Danh Mục
Aptomat
3,000,000
Keyence IV4-500MA – Camera thị giác AI đơn sắc, lắp gần 50 mm, đèn hồng ngoại
IV4-500MA là camera thị giác thông minh tích hợp AI, sử dụng cảm biến CMOS đơn sắc 1.3 MP và đèn LED hồng ngoại, lý tưởng cho ứng dụng kiểm tra chi tiết nhỏ ở cự ly gần (50 mm) trong điều kiện ánh sáng yếu hoặc cần tương phản cao — như kim loại bóng, linh kiện điện tử, hoặc vật thể trong suốt. Với trường quan sát linh hoạt (22×16 mm @50 mm → 1184×888 mm @3.000 mm), thiết bị phù hợp từ lắp ráp chính xác đến kiểm tra hàng loạt. Hỗ trợ 65 công cụ mạnh mẽ (Phân biệt AI, OCR AI, Đếm AI, cạnh, khoảng cách…), 128 chương trình, lưu 100 ảnh, và truyền qua FTP/SFTP. Giao tiếp công nghiệp đầy đủ: EtherNet/IP™, PROFINET, EtherCAT®, PoE (Class 4/6), và đầu nối M12. Với vỏ nhôm đúc IP67, chống rung, chống va đập, IV4-500MA là giải pháp tối ưu cho môi trường sản xuất khắc nghiệt — lựa chọn hàng đầu từ Keyence cho ứng dụng thị giác độ chính xác cao.
| Cảm Biến | |
| Bộ nhớ mở rộng | Thẻ microSD/microSDHC*15 |
| Cài đặt chuyển đổi (chương trình) | 128 chương trình (có thẻ SD) / 32 chương trình (không có thẻ SD)cà |
| Cảm biến ảnh – Loại | CMOS đơn sắc 1/2,9 inch |
| Cảm biến ảnh – Số pixel | 1280 (H) × 960 (V) |
| Cấp bảo vệ | IP67*18 |
| Chế độ khả dụng | Chế độ tiêu chuẩn, Chế độ phân loại, Chế độ đếm thông qua AI |
| Chống rung | 10–500 Hz, 0,816 G²/Hz, X/Y/Z*20 |
| Chống va đập | 500 m/s², 3 lần/theo hướng*20 |
| Chức năng chụp ảnh | Thu phóng số (×2, ×4), HDR, khuếch đại cao, lọc màu*2, cân bằng trắng*2, hiệu chỉnh độ sáng, Tối ưu hóa hình ảnh thông minh, chụp sơ bộ, hiệu chỉnh hình thang, đảo ngược đối chiếu Phạm vi chụp: 1280×960, 640×480, … (tắt tốc độ cao); 640×480, … (bật tốc độ cao) |
| Chức năng công cụ | Học bổ sung (AI), xóa viền, che chắn, trích xuất/loại trừ màu*2, biểu đồ màu*2, biểu đồ đơn sắc*3, điều chỉnh tỷ lệ |
| Chức năng mạng | FTP Client, SFTP Client, SNTP Client, OPC UA Server, MQTT Client |
| Công cụ khả dụng | Chế độ tiêu chuẩn/phân loại: Phân biệt bằng AI, Hình dạng bên ngoài, Vùng màu*2, Vùng*3, Điểm ảnh cạnh, Trung bình màu*2, Trung bình độ sáng*3, Chiều rộng, Đường kính, Sự hiện diện của cạnh, Khoảng cách, Cấm màu, Điều chỉnh vị trí, Tốc độ cao, Điều chỉnh (1/2 trục), Số lượng đốm, Xác định bằng AI, Đếm bằng AI, Tổng, OCR bằng AI, Kích hoạt bằng AI Chế độ đếm thông qua AI: Đếm, Tổng |
| Công suất tiêu thụ | ≤3,4 A (19,2 V) / ≤2,7 A (24 V) – không có khối chiếu sáng AI, có giao tiếp ≤3,3 A (19,2 V) / ≤2,6 A (24 V) – không có khối chiếu sáng AI, không giao tiếp ≤2,1 A (19,2 V) / ≤1,8 A (24 V) – có khối chiếu sáng AI, có giao tiếp (Bao gồm tải ngõ ra 120 mA)*17 |
| Đèn – Chiếu sáng | LED hồng ngoại |
| Đèn – Phương pháp | Chiếu sáng xung |
| Đèn báo | OUT, TRIG, STATUS, LINK/ACT, SD |
| Điện áp nguồn | 24 V (+25%, -20%)*16 |
| Điều chỉnh lấy nét | Tự động*7 |
| Độ ẩm môi trường | ≤85% RH (không ngưng tụ) |
| Ethernet – Chuẩn | 1000BASE-T / 100BASE-TX |
| Ethernet – Đầu nối | M12 cái 8 chốt, mã X |
| Giao diện – Thiết bị giao tiếp (IV4-CU1) | PROFINET CC-C*14, EtherCAT® |
| Giao diện – Tích hợp | EtherNet/IP™, PROFINET CC-B*13, TCP/IP phi trình tự (×2) |
| Khoảng cách lắp đặt | Từ 50 mm*1 |
| Khối lượng | 370 g (không có khối chiếu sáng AI) / 560 g (có khối chiếu sáng AI) |
| Lịch sử hình ảnh – Điều kiện lưu | Ghi nhật ký 1: Chỉ NG / NG và OK gần ngưỡng*6 / Tất cả Ghi nhật ký 2: Số trước/sau cố định / NG – có thể chọn*5 |
| Lịch sử hình ảnh – Số lượng | 100 ảnh*5 |
| Loại | Model tiêu chuẩn |
| Mẫu | IV4-500MA |
| Mức tiêu thụ điện trung bình | 9,3 W (không có khối chiếu sáng AI) / 12,8 W (có khối chiếu sáng AI) |
| Ngõ ra – Chức năng | Gán linh hoạt: Tổng hợp OK/NG, vận hành, bận, đèn chớp, kết quả AI, lỗi, lỗi SD, truyền tập tin… |
| Ngõ ra – Loại | Cực góp NPN/PNP, N.O./N.C., ≤30 V / 50 mA, dư ≤1,5 V*11 |
| Ngõ ra – Số lượng | 6 (3 có thể chọn IN/OUT) |
| Ngõ vào – Chức năng | IN1: Kích hoạt ngoại vi; IN2–I/O3: Gán chức năng (chuyển chương trình, xóa lỗi, …) |
| Ngõ vào – Loại | Không điện áp / Điện áp (≤30 V) |
| Ngõ vào – Số lượng | 6 (3 có thể chọn IN/OUT) |
| Nguồn/I/O – Đầu nối | M12 đực 12 chốt, mã A |
| Nguồn/I/O – PoE | Power Class 4/6*12 |
| Nhiệt độ môi trường | 0 đến +50°C (không đóng băng)*19 |
| Số lượng công cụ | 65 công cụ*4 |
| Thời gian tiếp xúc | 12 µs đến 10 ms*8 |
| Thông tin phân tích – Hiển thị RUN | Danh sách theo công cụ (kết quả, khớp, thanh khớp)*9 |
| Thông tin phân tích – Thông tin RUN | Chuyển đổi: TẮT / biểu đồ / thời gian xử lý / số lượng / màn hình đầu ra • Biểu đồ: khớp (TỐI ĐA/TỐI THIỂU/TRUNG BÌNH), OK/NG • Thời gian: xử lý & chụp (mới nhất, TỐI ĐA, TỐI THIỂU, TRUNG BÌNH) • Số lượng: kích hoạt, OK, NG, lỗi • Màn hình đầu ra: trạng thái BẬT/TẮT*9 |
| Tiện ích phụ trợ | Danh sách NG, giữ NG, chạy thử, giám sát I/O, bảo mật 2 lớp, mô phỏng*10, FTP, điều chỉnh đa vị trí, sao lưu tự động, phát hiện quá thời gian kích hoạt |
| Trường quan sát | 22×16 mm @50 mm → 1184×888 mm @3000 mm (tham chiếu) |
| Truyền tải hình ảnh – Đích | Thẻ microSD / FTP / SFTP |
| Truyền tải hình ảnh – Điều kiện | OK / NG / NG và OK gần ngưỡng*6 / OK gần ngưỡng*6 / Tất cả / Đánh giá hoàn tất |
| Truyền tải hình ảnh – Định dạng | BMP / JPEG / iv4p / txt (đổi tên được) |
| Vật liệu | Vỏ chính: Nhôm đúc Vỏ trước: Acrylic (phủ cứng) Vỏ sau/nắp: PBT Đèn báo: TPU Đầu nối nguồn: PA/POM Đầu nối Ethernet: Đồng mạ niken Nhãn: PC Nắp chống thấm: PC+ABS / PC*21 |
